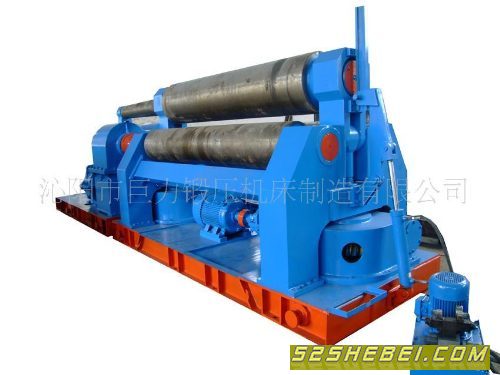

产品名称：供应三辊卷板机/大型卷板机
产品型号：W11-40*2500
产品品牌：沁阳市巨力锻压制造有限公司
产品产地：
产品单价：议价
最小起订：1/台
发布日期：2010年06月17日
截止日期：2010年12月14日
|
|
| 一、设备技术参数 型号技术参数W11-40×2500最大卷板厚度(mm)40最大卷板宽度(mm)2500板材屈服极限(MPa)245最大板宽时最小卷筒直径(mm)1200最大板厚工作辊直径（上辊）(mm)440工作辊直径（下辊）(mm)360两下辊中心距（mm）580卷板速度(m/min)约4.5液压系统压力（MPa）16主电机功率(Kw)45kw升降电机功率(Kw)18.5kw液压泵站电机3kw设备价格（万元）28.5二、用途三辊卷板机是金属板材弯曲、校正机械，专用于金属板材的成型、弯曲工作，可以将板材弯卷成各种规格的筒型、弧型，设备装配有卷锥装备，可同时进行锥形工件的卷制。本机为三辊卷板机，上辊升降为机械传动，两下辊为主动辊，上辊前侧轴承体的翻转、复位靠油缸驱动完成，上辊升降动作由两机架下方的涡轮涡杆传动完成，确保其卷制过程中的稳定性，左右机架为该卷板机的主体，采用焊接结构，安装在整体焊接底座上，与主体尾部的主传动系统、液压系统构成整机。机械的各动作由电器集中控制，由操作台操作。该设备结构紧凑，工艺简单，可减轻工人的劳动强度，主传部分由电机、制动器通过减速机和安置在工作轴上的变速箱以每分钟约4米线速度完成板材卷制。三、供货范围1、机体2、电控部分3、液压装置4、次电机线路配件及必要的材料（电机线路控制柜到执行机构的接线）5、液压管件配件及必要的材料6、油漆7、技术资料（产品合格证、使用说明书、电气原理图、电气接线图与易损件图等）。四、电器部分机械各动作均由电控系统集中控制，按钮操作。系统主要技术指标如下：系统工作为380V 50Hz环境温度为-5～45℃相对温度为5～8％平均无故障时间为20000小时为完成降压启动设备加装有自藕式变压器。五、三辊卷板机设计、制造、安装和验收标准JB/T8796-1998 卷板机、精度JB/T1829-1997 锻压机械通用技术条件GB17120-1997 锻压机械安全技术条件JB/T8609-1997 锻压机械机械焊接技术条件JB/ZQ4000.5 铸件通用技术条件JB/ZQ4000.9 装配通用技术条件JB/ZQ4000.10 涂装通用技术条件GB3766-83 液压系统通用技术条件GB/T5226.1-1996 工业机械电气设备 六、设备主要配置名 称生产厂家备 注工作辊南京特钢45#锻件做调质处理主电机开封特种电机厂 主传动齿轮材质45#钢，M12、Z35、Φ450（一只），M12、Z27、Φ350（两只）齿轮厚度180mm做调质处理HRC28-32涡 轮全铜铸造锡青铜减速机机壳为钢板结构件，焊接后做消除内应力处理速比155:1 减速机质量2.75T标准减速机黄河变速机械有限公司ZQ-500型升降丝杆南京特钢生产45#锻Φ125做调质处理涡 杆南京特钢生产45#锻Φ220做调质处理无油润滑轴承无锡世达无油润滑轴承制造集团公司 推力轴承瓦房店总厂 主要电器原件长城或正泰电器电器柜集中控制 |
