供应W11系对称式三辊辊卷板机/卷板机/卷板机系列

查看清晰图片
查看更多同类产品

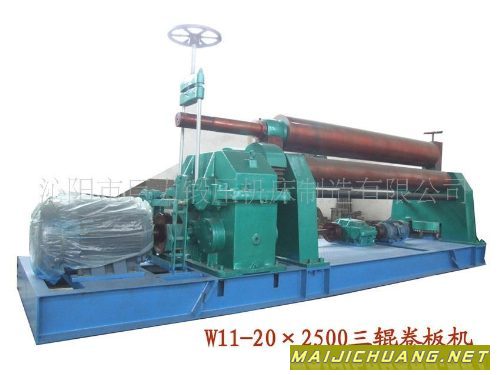

产品名称:供应W11系对称式三辊辊卷板机/卷板机/卷板机系列
产品型号:W11-20×2500
产品品牌:沁阳市巨力锻压机床制造有限公司
产品产地
产品单价:议价
最小起订:1/台
发布日期:2010年06月10日
截止日期:2010年12月07日
详细信息
W11-20×2500三辊对称式卷板机的主要技术参数、用途及设备配置一、设备技术参数                型号技术参数W11-20×2500最大卷板厚度(mm)20最大卷板宽度(mm)2500板材屈服极限(MPa)245最大板宽最大板厚时最小卷筒直径(mm)800工作辊直径(上辊)(mm)340工作辊直径(下辊)(mm)280两下辊中心距(mm)440卷板速度(m/min)约5.5主电机功率(kw)30kw   750 r/min升降电机功率(kw)7.5kw  1440r/min设备价格 (万元)12.5(含税)备    注设备可有5-10%的卷制余量 二、用途三辊卷板机是金属板材弯曲、校正机械,专用于金属板材的成型、弯曲工作,可以将板材弯卷成各种规格的筒型、弧型,设备可选配卷锥装置,可轻松进行锥形工件的卷制。本机为三辊卷板机,上辊升降为机械传动,两下辊为主动辊。上辊升降由涡轮涡杆传动完成,左右机架为该卷板机的主体,采用铸造结构件,安装在整体焊接底座上,与主体尾部的主传动系统、涡轮蜗杆升降系统构成整机。机械的各动作由电器集中控制,由操作台操作,该设备结构紧凑,工艺简单,可减轻工人的劳动强度,主传动部分由电机通过制动器和减速机以每分钟约5.5米线速度完成板材卷制。三、供货范围1、机体2、电控部分3、液压装置4、次电机线路配件及必要的材料(电机线路控制柜到执行机构的接线)5、液压管件配件及必要的材料6、油漆7、技术资料(产品合格证、使用说明书、液压原理图、电气原理图、电气接线图与易损件图等)。四、电器控制系统机械各动作均由电控系统集中控制,按钮操作。系统主要技术指标如下:系统工作为380V    50Hz环境温度为-5~45℃相对温度为5~8%平均无故障时间为20000小时为完成降压启动设备加装有自藕式变压器。五、三辊卷板机设计、制造、安装和验收标准JB/T8796-1998     卷板机、精度JB/T1829-1997     锻压机械通用技术条件GB17120-1997      锻压机械安全技术条件JB/T8609-1997     锻压机械机械焊接技术条件JB/ZQ4000.5       铸件通用技术条件JB/ZQ4000.9       装配通用技术条件JB/ZQ4000.10      涂装通用技术条件GB3766-83         液压系统通用技术条件GB/T5226.1-1996   工业机械电气设备六、设备主要配置名   称生产厂家备   注工作辊东升特钢三辊材质为45#锻,做调质处理,硬度达HRC26-32主电机国家免检产品开封特种电机 主传动齿轮材质45#钢,M12、Z35、Φ450(一只),M12、Z27、Φ350(两只)齿轮厚度180mm做调质处理HRC28-32涡  轮全铜铸造锡青铜减速机机壳为钢板结构件,焊接后做消除内应力处理 标准减速机江苏国贸 升降丝杆南京特钢生产45#锻做调质处理涡  杆南京特钢生产45#锻做调质处理无油润滑轴承无锡世达无油润滑轴承制造集团公司 推力轴承瓦房店总厂 主要电器原件长城或正泰电器电器柜集中控制 七、验收与安装1.设备制造完成后,我方及时通知买方派员到我工厂进行预验收。在卖方验收合格、按照合同条款要求执行后,方可办理发货。2买方负责设备安装,卖方免费负责设备调试。八、技术服务及培训1.设备质保期为出厂验收后12个月,在质保期内,我方将对设备非人为因素造成的设备和附件更换及维修负责。2.我方具有强大的技术实力及技术服务能力,能在24小时以内响应买方的技术支持要求,及时为用户解决使用过程中出现的工艺技术及维修等问题。3.培训:设备调试过程中,我方将派机械、电气等技术人员对买方操作及维修人员进行设备操作、使用、保养等知识培训,直至买方人员能独立工作为止。九、包装、运输及费用1.设备采用软包装,适用于长途运输、陆地运输,防锈、防潮、便于装卸。2.运输由我方代办。  3.运输方式为公路运输。     我公司是中原地区最大的卷板机制造厂商,已有数十年的生产历史。我公司秉承原长治锻压机床厂的经营理念并沿袭其主要生产技术。产品曾为多家大型企业配套,国家九冶、三冶、中钢集团、独山子风电、绍兴天洁集团、洛阳东风石化,湖南郴州市自来水公司,吉林石化等均使用我公司不同规格型号的产品。优秀的产品质量、良好的售后服务,均受到用户一致的好评。现我公司库存有W11NC-60×2500液压数控三辊卷板机、W12NC-25×2000液压数控四辊卷板机等多种机型,欢迎贵公司前来考察。
