产品名称：孚尔默
产品型号：qwd75p
产品品牌：孚尔默
产品产地：德国
产品单价：886000
最小起订：1/台
发布日期：2015年06月10日
截止日期：2015年12月07日
|
|
Deion:描述
Suitable to automatically sharpen PKD-tipped milling cutters, cylindrical tools, discoid tools etc.
适合于自动磨削PKD-焊接刀具、圆柱刀具、盘形刀具等等

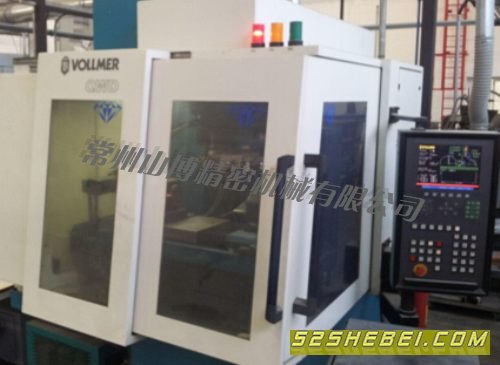

Vollmer QWD 75P
主要配置Accessories：
1 SK50弹簧夹头
Collet chuck SK 50
2 机械除尘器
mechanical dust extractor
3 中心点 SK40
centering point SK 40
4 探针
probe
5 自动中心润滑
automatic central lubrication
6 自动灭火系统
automatic fire extinguishing system
主要技术参数 Specification：
最大铣刀外径Milling cutters outside dia. up to 200 mm,
最大切削刃长度cutting edge length up to 200 mm
杆形工具直径shaft tool dia. 10 - 100 mm
最大切削长度cutting length max. 500 mm
最大盘形刀具外径discoid tools outside dia. up to 200 mm
最大切向后角tangential clerance angle to 6°
最大径向后角radial clearance angle -10° to +6°
最大径向和轴向后角 radial axial clearance angle 30°
最大倒角chamfering up to 45°
最大螺旋切削角spiral cutting to 45° 45°
最大工件重量max. workpiece weight 20 kg
X轴行程traversing range X-axis 220 mm
Y轴行程traversing range Y-axis 280 mm
W轴行程traversing range Z-axis 150 mm
E轴旋转幅度A-axis swivel range 120°
工件夹具workpiece holder ISO 50
机床大小dimensions machine w 宽x d 长x h 高mm 2235 x 2630 x 2270
机床重量大约weight ca. 3500 kg
装机容量约connected load ca. 3.4 kW
(400 volts / 50 Hz)
颜色 Color blue/gray 蓝色/灰色
|
