产品名称：孚尔默
产品型号：qxd400
产品品牌：孚尔默
产品产地：德国
产品单价：2105000
最小起订：1/台
发布日期：2015年06月10日
截止日期：2015年12月07日
|
|
Deion:描述
CNC-controlled machine for the treatment (erosion, grinding, polishing) of PCD tipped tools up to 400 mm diameter 400 mm length, according to disc-electrical-erosion processes for use in service in production. 该数控机床主要用于PCD刀具的加工（放电腐蚀，磨削，抛光），直径400m，长400mm, 维修和生产都是依据盘型放电腐蚀流程。

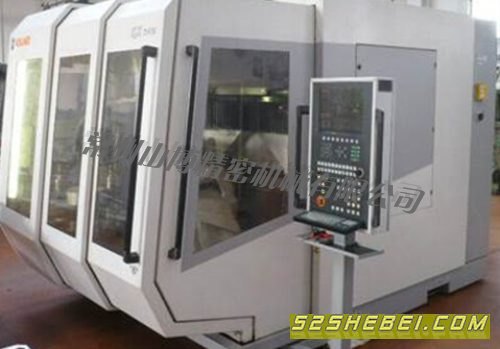

Vollmer QXD 400
主要配置Accessories：
1 DIN14497自动灭火器
automatic fire extinguishing device DIN 14497
2 油雾分离器
mist extractor
3 测量，放电腐蚀标准化程序
stard programs for measurement, erosion etc.
4 刀具边缘切削支持程序
program for backing off the tool cutting edges
5 远程服务
remote service Windows XPe
6 屏显检测报告的机床运转自动诊断程序
automatic diagnostic program of the machine operation status with text statements on screen
7 机器自动或手动示教模式参考点装置
setting of reference points automatically by machine or manually in "Teach-in" mode
8 工件装载器，由用来装载的CNC控制的旋转臂和工件库工件的移除组成。工件库（回转台）最大 1/24 个工件，带有料盒载体的可换型圆盘，6槽砂轮变换器，1个HSK63 A Ø 30 mm校准心轴，1个HSK 63 F 刻度法兰，6个制冷电腐蚀法兰。
loading device for workpieces, consisting of a CNC-controlled swivel arm for the loading removal of the workpieces from a workpiece magazine, workpiece magazine (rotary table) for max. 1/24 workpiece，1 exchangeable disc with carrier for magazine, erosion wheel changer with 6 slots, 1 calibration mrel HSK 63 A Ø 30 mm, 1 calibration flange HSK 63 F, 6 erosion flanges with refrigeration.
9 电介质过滤系统
filtering system for dielectric fluid
10 全封闭
total enclosure
11 齿形路径管理系统
software path tooth management
主要技术参数 Specification：
工件头 Workhead SK50
最长工件长Workpiece length max. 400mm
最大工件直径Workpiece Ø max. 400mm
最大工件重量Workpiece weight max. 15kg
X轴行程traversing range X-axis 730 mm
Y轴行程traversing range Y-axis 840 mm
Z轴行程traversing range Z-axis 500 mm
A轴旋转幅度A-axis swivel range 360°
B轴旋转幅度B-axis swivel range + / - 30°
E轴旋转幅度E-axis swivel range 330°
机床大小 dimensions ca. 2160 x 3435 x 2190 mm
装机容量 connected load 6.7KW (400 V / 50 Hz)
机床重约weight ca. 7800kg
覆盖色colour cover RAL 7047 Telegrey 4 电视灰4 RAL 7047
基准色Color st RAL7045 Telegrey 1. 电视灰1 RAL7045
|
